RD55UP12-V

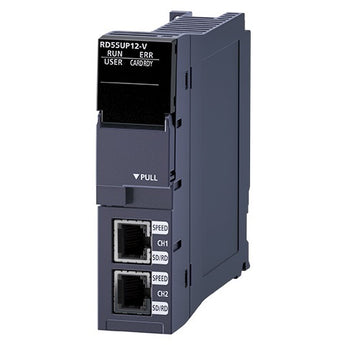

Mitsubishi RD55UP12-V C Intelligent Function Module

De RD55UP12-V is een C Intelligent Function Module voor de Mitsubishi MELSEC iQ-R-serie. De module wordt gebruikt voor informatieverwerking, data-acquisitie, complexe berekeningen, protocolconversie en toepassingen waarbij functionaliteit buiten het standaard PLC-programma nodig is.

Binnen een iQ-R-systeem kan de PLC-CPU zich richten op de machinebesturing, terwijl de RD55UP12-V aanvullende informatie- en dataverwerking uitvoert.

Belangrijkste specificaties

Serie	MELSEC iQ-R
Module type	C Intelligent Function Module
Model	RD55UP12-V
Mitsubishi artikelnummer	574415
Processor	Arm Cortex-A9 Dual Core
RAM	1 GB
ROM	12 MB
Besturingssysteem	VxWorks 6.9 standaard / Debian GNU/Linux ondersteund
Programmeertaal	C / C++
Configuratie / monitoring	GX Works3
Programmeertools	CW Workbench / Wind River Workbench 3.3 / TimeStorm / Visual Studio
Ethernet	2 kanalen
Ethernet snelheid	1000BASE-T / 100BASE-TX / 10BASE-T
Geheugeninterface	SD memory card slot

Toepassing

De RD55UP12-V is bedoeld voor toepassingen waarbij naast de normale PLC-besturing aanvullende informatieverwerking nodig is.

• data-acquisitie en verwerking;
• complexe berekeningen;
• protocolconversie;
• C/C++-toepassingen binnen het iQ-R-platform;
• koppeling tussen machinebesturing en hogere informatiesystemen;
• edge- en analysefuncties direct binnen de besturingsomgeving.

Mitsubishi maakt hiermee een duidelijke scheiding mogelijk tussen control processing in de PLC-CPU en information processing in de C Intelligent Function Module.

Besturingssysteem en ontwikkeling

De RD55UP12-V wordt standaard geleverd met VxWorks 6.9. Daarnaast wordt Debian GNU/Linux ondersteund. Voor Linux moet een afzonderlijk OS-image worden geïnstalleerd.

Voor eigen applicaties ondersteunt de module C/C++. Afhankelijk van de gekozen ontwikkelomgeving kunnen onder andere CW Workbench, Wind River Workbench, TimeStorm en Visual Studio worden gebruikt.

Instelling en monitoring van de module zijn geïntegreerd in GX Works3.

Communicatie

De RD55UP12-V beschikt over twee Ethernetkanalen met ondersteuning voor:

• 1000BASE-T;
• 100BASE-TX;
• 10BASE-T.

Hiermee kan de module worden ingezet voor datacommunicatie, systeemintegratie en koppelingen tussen automatiserings- en informatiesystemen.

Mechanische gegevens

Breedte	27,8 mm
Hoogte	106 mm
Diepte	110 mm
Gewicht	0,282 kg
Land van oorsprong	Japan

Conformiteit

CE	Compliant
UL / cUL	Compliant
UKCA	Compliant
RoHS	Compliant
EAC	Non-compliant
